產品介紹：

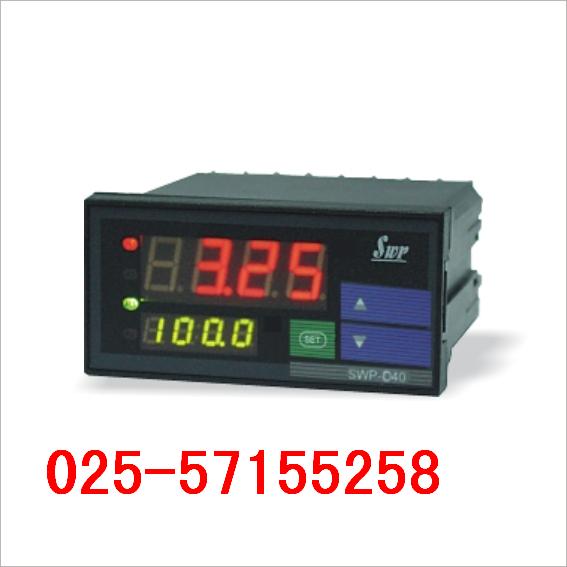

昌暉儀表SWP-MD814-85-08-HHL(FU11)多通道溫度巡檢儀

SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測

、顯示和報警

。

型號	代碼										說 明
SWP-M	□	□	□□	-□	□	-□□	-□	□	-□	-□	智能多路巡檢控制儀
外形特征	D S										橫式顯示儀表豎式顯示儀表
外形尺寸	8										160×80mm（橫式）80×160mm（豎式）
控制作用	□□										參見 “控制作用”
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “控制輸出方式”
輸入類型	□□										參見 “輸入類型”^*1
$報警方式	□										參見 “報警方式”
第二報警方式	□										參見 “報警方式”
報警記憶	K										帶報警記憶功能^*2 不帶報警記憶功能
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源可省略)

★特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準

，定貨時說明

。

★控制作用：

代碼	06	07	08	09	14
控制作用	八路巡檢測量顯示	八路巡檢統一控制/報警輸出	八路巡檢分別控制/報警輸出	十六路巡檢測量顯示	十六路巡檢統一控制/報警輸出

★通訊方式：

代碼	0	2	3	4	8	9
通訊方式	無通訊	RS-232	打印口	RS-422	RS-485	特殊規格

★通訊協議：出廠時采用SWP通訊協議。

用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明

。

選用打印口的儀表

，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。

★控制輸出方式：

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4~20mA	0~10mA	1~5V	0~5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出

★ 輸入類型：

*1：儀表一般為輸入同一類型信號

，如需各通道輸入不同的信號

，請?jiān)谟嗀洉r(shí)詳細注明各通道的輸入信號類型。

*2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器

，或所有通道共用一組變送控制輸出

。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。

a.不帶報警記憶功能：巡測至當前通道時有報警則輸出報警

，巡測至下通道如無報警則報警輸出關閉

。

b.帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續

，直至所有通道均無報警方停止輸出

。

c.分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立

?div id="jfovm50" class="index-wrap">；蚋鳒y(cè)量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時

，可選擇分別帶上下限/路報警輸出

，當輸入通道＞8、≤16時

，可選擇上限或下限/路報警輸出

。

★報警方式：

代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警
