、DY2000液晶顯示蒸汽熱量積算控制儀表系列型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC:85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

9

(96×96×112) mm

SL

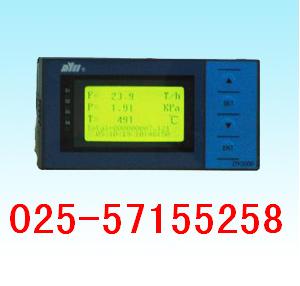

液晶顯示蒸汽熱量積算控制儀

缺省為******背光

B

藍色背光

0

無輸出

1

報警（O2）+報警（O3）

2

報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）

3

報警（O2）+報警（O3）+（1～5）V變送輸出（O4）

4

通訊/打印（O1）

5

通訊/打?div id="jpandex" class="focus-wrap mb20 cf">。∣1）+報警（O2）+報警（O3）

6

通訊/打?div id="jpandex" class="focus-wrap mb20 cf">。∣1）+報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）

7

通訊/打?div id="jpandex" class="focus-wrap mb20 cf">。∣1）+報警（O2）+報警（O3）+（1～5）V變送輸出（O4）

9

用戶特殊要求的輸出

0

適配三角波、正弦波 、方波等脈沖輸出傳感器（300mV＜幅值＜12V）

1

適配NPN 、PNP、三極管脈沖輸出傳感器

2

適配無源觸點脈沖輸出傳感器

6

流量信號（4～20）mA輸入

8

流量信號（1～5）V輸入

9

用戶特殊要求的流量信號輸入

0

無溫度補償

1

K 、E型熱電偶輸入

2

Pt100熱電阻輸入

6

溫度信號（4～20）mA輸入

8

溫度信號（1～5）V輸入

9

用戶特殊要求的輸入

0

無壓力補償

6

壓力信號（4～20）mA輸入

8

壓力信號（1～5）V輸入

9

用戶特殊要求的輸入

0

工作介質由用戶自由選擇 ，出廠時設定在飽和蒸汽

A

飽和蒸汽

S

過熱蒸汽

缺省為220VAC供電

D

24VDC供電

缺省為無附加24VDC饋電電源輸出

P

附加24VDC饋電電源輸出

缺省為無以下功能

1

微型打印機通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

M

Modbus協議

　




































































































＊報警（02）和報警（03）用戶可自行組態為上限報警或下限報警
＊掉電記憶：記錄儀表的掉電時間并保存長度0-999.9小時
