二

、主要技術指標
輸入：4～20mA（兩路二線制變送器的信號）
輸出：兩路相互隔離4～20mA（或1～5V）
配電電壓：18.5～28.5VDC
負載電阻：≤350Ω(4～20mA）  >250KΩ（1～5V）
電源：24VDC±10％
功率：<1.5W
環境溫度：0～50℃
相對濕度:<90％RH

三

、DYR系列二入二出配電器型譜

型    譜							說       明
DY	大延牌系列儀表
	R	卡裝表（21×114×78）mm
		FP	配電器
			—	符號連接符
				41	二入二出
					00	4-20mADC輸入  2路4-20mADC輸出
					10	4-20mADC輸入  4-20mADC 和1-5VDC輸出
					22	4-20mADC輸入  2路1-5VDC輸出
						D	DC24V供電電源












             1.      1.請注明產品型號規格

、分度號及量程。2.      2.特殊規格定貨可協商

。

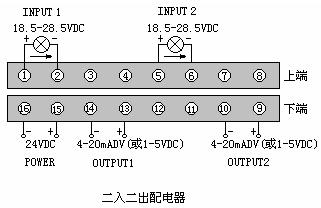

四、儀表接線圖



附：
定貨須知
1.      1.      請注明產品型號規格

、分度號及量程。
2.      2.      特殊規格定貨可協商。
