產品名稱：SBWZ,SBWR,YTC-K系列溫度變送器模塊
瀏覽：
添加時間：2015-05-28 11:03:07
推薦度：

產品介紹：

SBWZ,SBWR,YTC-K系列溫度變送器模塊

產品名稱：SBWZ,SBWR,YTC-K系列溫度變送器模塊
產品編號：Pro2009817114043
產品型號：SBWZ,SBWR
更新時間：2009.08.17
企業單位：南京昌暉

產品詳細介紹：

一

、SBWR熱電偶溫度變送器

、SBWZ熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入

，信號輸出的公用傳輸線）。將熱電偶

、熱電阻信號變換成輸入電信號或被測溫度或成線性的4～20mA的輸出信號，變送器可以安裝于熱電偶

、熱電阻的接線盒內與之形成一體化結構

。它作為新一代測溫儀表可廣泛應用于冶金、石油化工

、電力

、輕工

、紡織

、食品、國防以及科研等工業部門

。

二、溫度變送器特點
1

、采用環氧樹脂密封結構

，因此抗震、耐溫，適合在惡劣現場環境中安裝使用

。
2

、現場安裝于熱電阻、熱電偶的接線盒內

，直接輸出4～20mA

，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力

。
3、精度高

、功耗低

、使用環境溫度范圍寬

、工作穩定可靠

。
4

、量程可調，并具有線性化較正功能

，熱電偶溫度變送器具有冷端自動補償功能

。應用面廣，既可與熱電偶

、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中

。

三

、主要技術指標：
1、輸入：熱電阻Pt100

、Cu50、Cu100
熱電偶K

、E

、S、B

、T

、J

、N
2

、輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性

；可與熱電偶輸入的毫伏信號成線性

，也可與熱電偶溫度計的輸入溫度信號成線性。
3

、基本誤差：±0.2%

、±0.5%
4、傳送方式：二線制
5

、變送器工作電源電壓***低12V，***高35V

，額定工作電壓24V

。

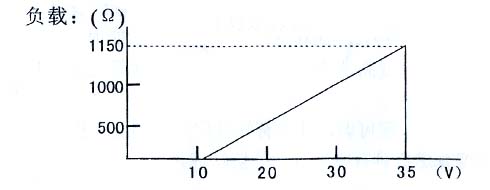

6、負載：極限負二載電阻按下式計算
RL（max）=50×（Vmm-12）
即24V時負載電阻可在0～600Ω范圍內選用）額定負載250Ω

。
注：量程可調式變送器

，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘

。
7、環境溫度影響≤0.05%1℃
8

、正常工作環境：
a、環境溫度 -25℃～+80℃
b

、相對濕度5%～95%
c

、機械振動f≤55Hz振幅＜0.15mm

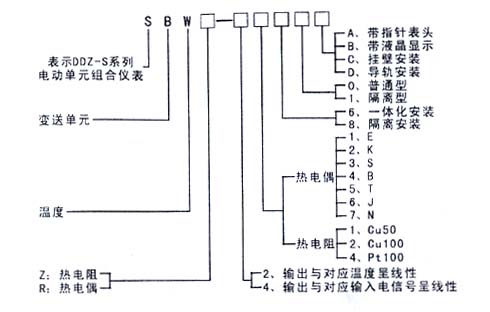

四

、型號

、類別：

型號	傳感器分度號	***大量程規定	規定***小值量程范圍（上限下限之差）
SBWR-2160	E	0～800℃	300℃
SBWR-2260	K	0～1300℃	400℃
SBWR-2360	S	0～1600℃	600℃
SBWR-2460	B	0～1800℃	800℃
SBWR-2560	T	0～400℃	200℃
SBWR-2660	J	0～1200℃	300℃
SBWR-2760	N	0～1200℃	400℃
SBWR-4160	E	0～800℃	300℃
SBWR-4260	K	0～1300℃	400℃
SBWR-4360	S	0～1600℃	600℃
SBWR-4460	B	0～1800℃	800℃
SBWR-4560	T	0～400℃	200℃
SBWR-4660	J	0～1200℃	300℃
SBWR-4760	N	0～1200	400℃
SBWZ-2160	Cu50	-50～150℃	50℃
SBWZ-2260	Cu100	-50～150℃	50℃
SBWZ-2460	Pt100	0～600℃	50℃
SBWZ-2460	Pt100	-100～200℃	50℃
SBWZ-4460	Pt100	-200～600℃	50℃
