產品名稱：HR-1151HP高靜壓差壓變送器
瀏覽：
添加時間：2015-05-30 10:47:34
推薦度：

產品介紹：

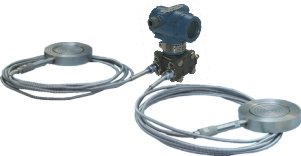

HR-1151HP高靜壓差壓變送器

產品名稱：HR-1151HP高靜壓差壓變送器
產品編號：1842-618
產品型號：HR-1151HP
更新時間：2013.07.08
企業單位：南京昌暉自動化儀表有限公司
更多產品圖片：

產品詳細介紹：

用途

　
HR-1151HP型高靜壓差壓變送器是一種適用于石化和電站高壓裝置的差壓變送器

，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞,因此能可靠地用于高壓系統的差壓測量

。

通用技術性能和參數

　
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號

，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：

***大負載=50X(電源電壓-12)
適用于模擬系列
　

　
電源影響：<0.005%/V
負載影響：電源穩定時

，無負載影響

。
測量精度：調校量程的±0.2%，±0.25%

，±0.5%
（標配精度為±0.5%

，若選擇其他精度請在訂貨選型時注明。）
遷移特性：***大正遷移量500%
***大負遷移量600%
注：① 負遷移量的******值

，不大于一個工程大氣壓

。
② 遷移后的上限或下限******值，均不應超過***大測量范圍的上限值

。
③ 差壓流量變送器遷移會破壞開方特性

，故不能進行遷移。
④ ******壓力變送器不能進行負遷移

。
阻尼：通?div id="4qifd00" class="flower right">

？稍?.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時

，時間常數會增大

。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%***大量程限值，對于32MPa在管道壓力下通過調零給予校正

。
電磁輻射影響：0.05%***大量程值

，接受輻射頻率27～500MHz，試驗場強3V/m

。
指示表(%)：電流表標尺長44.5mm 精度±2%
液晶數顯精度±0.2%
振動影響：任何方向200Hz振動時

，±0.05%/g。
安裝位置：膜片未垂直安裝

，可能產生小于0.24KPa的零點誤差

，但可通過調零來消除。
重量：5.4Kg（不包括附件）

HR-1151HP型高靜壓差變送器

　
代號測量范圍 (KPa）

4
5
6
7
0 - 6.2 ～ 37.4
0 - 31.1 ～ 186.8
0 - 117 ～ 689.5
0 - 345 ～ 2068

　
代號輸出形式

E
SF
S
4～20mA.DC 模擬放大器

，線性輸出
4～20mA.DC 數字放大器

，兼有平方根輸出,并帶3 LCD數字顯示
4～20mA.DC 智能放大器，可選擇開方或線性

，并采用HART協議通訊

　
代號容室和接頭材質 排氣/排液閥材質 隔離膜片材質

12
22
碳鋼 316鋼 316L鋼
316鋼 316鋼 316L鋼

　
代號灌充液

無
硅油

　
代號靜壓允許值 (MPa)

E
F
25
32

　
代號選用件

M1
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
線性指示表 (0～100%刻度)
數顯指示表 (3 位LCD數字顯示)
管裝彎支架（安裝管φ60）
板裝彎支架
管裝平支架（安裝管φ60）
排氣/排液閥裝在容室側面的上部
排氣/排液閥裝在容室側面的下部
橢圓接頭內螺紋NPT
NPT 外螺紋接頭
M20×1.5丁字接頭
NPT 外螺紋接頭
隔爆型
