、DY2000智能橋路輸入顯示控制儀表型譜

型     譜								說      明
DY	大延牌智能型儀表
	2	SMT+開關(guān)電源(AC:85V～265V  50/60Hz)
		1	寬×高×深：(160×80×115) mm
		2	(80×160×115) mm
		6	(96×48×112) mm
		8	(48×96×112) mm
		9	(96×96×112) mm
			RB	橋路輸入
			RBG	橋路輸入+雙光柱     ＊
					缺省為無以下功能
				F	帶峰值保持功能
				Z	帶回零或去皮功能
					0	無以下功能
					2	報警（O2）+報警（O3）
					5	報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
					6	報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
					9	用戶特殊要求的輸出
							缺省為220VAC供電
						D	24VDC供電

＊     雙光柱儀表僅有兩種外形尺寸：(160×80×115) mm

；(80×160×115) mm
＊     特殊要求請于廠家聯(lián)系

三

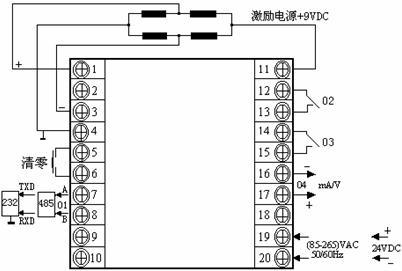

、DY2000智能橋路輸入顯示控制儀表接線圖
