產品名稱：DY2000（Q/GQ）智能Q型操作器
瀏覽：
添加時間：2015-05-30 16:51:50
推薦度：

產品介紹：

DY2000智能Q型操作器

一

、主要特點
本系列操作器作為PID調節器的配套產品，主要用于系統投運或特殊情況下的手動調節

。該產品亦可以在主機發生故障或維修時

，作為后備儀表進行調節操作，大大提高了系統的可靠性

。
1. 采用微機非線性處理技術

，在整個量程范圍內不存在非線性誤差。
2. 儀表可同時接受故障信號輸入和PID調節信號輸入

，增加了靈活性和可靠性

。
3. 把預置型操作器和跟蹤型操作器合二為一，方便用戶

。
4. 故障自動切換

，主機故障或系統故障信號輸入時接受其故障信號，自動實現
輸出狀態從自動到手動的切換

。故障解除后

，儀表自動恢復自動狀態。
5. 操作器輸出手動/自動工作狀態信號

，供系統識別本儀表的工作狀態

。
6. 故障信號輸入制式可選擇開關量或電平量

。
7. 具有斷電記憶功能

，自動記憶所有設定值。
8. 可作為后備操作器使用

。
9. 采用******通用卡入式結構

，使儀表安裝

、維修、更換簡單方便

，裝拆僅需幾秒鐘

。
10. 為適應電壓波動的情況，儀表使用開關電源供電

，具有極大的電壓適應性和極強的電源抗干擾性能

。
11. 采用直觀的菜單式文字界面，顯示信息量大

，操作方便

。
12. 采用高亮度數字顯示系統，可同時顯示輸出百分比值和測量值

，測量值顯示范圍可達-1999～9999字

。

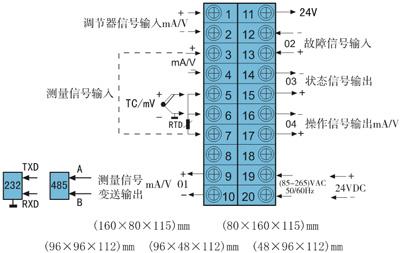

二、DY2000智能Q型操作器接線圖

型譜
說明

DY
大延牌智能型儀表

2
SMT+開關電源(AC85V-265V,50/60Hz)

1
寬×高×深：(160×80×115) mm

2
(80×160×115) mm

4
      (48×48×100) mm     ＊

6
(96×48×112) mm

7
       (72×72×100) mm     ＊

8
(48×96×112) mm

9
(96×96×112) mm

Q
Q型操作器

GQ
       Q型操作器+雙光柱          ＊

6
（4～20）mA調節信號輸入

8
（1～5）V調節信號輸入

0
測量輸入類型由用戶自由選擇
，出廠時設定在（4～20）mA

1
測量輸入K、B
、J
、E、T
、R 熱電偶

2
測量輸入Pt100、Cu50熱電阻

3
測量輸入霍爾變送器mV
，量程自由設定

4
測量輸入遠傳壓力表（30～350）Ω
，量程自由設定

6
測量輸入（4～20）mA輸入，量程自由設定

8
測量輸入（1～5）V輸入
，量程自由設定

9
用戶特殊要求的分度號

6
（4～20）mA操作電流輸出

8
（1～5）V操作電壓輸出

0
無測量信號變送輸出

6
（4～20）mA測量信號變送輸出

8
（1～5）V測量信號變送輸出

R
觸點式故障信號輸入

V
電平式故障信號輸入(訂貨時請注明電壓范圍)

A
觸點式狀態信號輸出

B
電平式狀態信號輸出


缺省為220VAC供電

D
24VDC供電

缺省為無附加24VDC饋電電源輸出

P
附加24VDC饋電電源輸出

缺省為不帶串行通訊接口

2
RS232串行通訊接口

4
RS485串行通訊接口（帶隔離）

M
Modbus協議

＊雙光柱儀表僅有兩種外型尺寸：(160×80×115) mm和(80×160×115) mm
＊ (72×72×100) mm儀表若需要帶通訊接口請與廠家聯系。
＊ (48×48×100) mm訂貨時請向廠家咨詢

。
三、DY2000智能Q型操作器系列型譜
