產品名稱：CHNJ-GFD雙回路顯示控制儀--昌暉儀表
瀏覽：
添加時間：2021-10-29 10:50:38
推薦度：

產品介紹：

CHNJ-GFD雙回路顯示控制儀同時兩路信號

，并可在兩路信號之間進行加、減

、乘

、除數學運算

，實現兩路溫度

、壓力

、液位、速度

、位移、力等物理量的測量顯示

。雙回路顯示控制儀每路信號可帶2路報警控制

、1路模擬變送器輸出和1路DC24V饋電輸出

，可帶RS232

、RS485通訊或RS23C打印接口，六種外形尺寸可供用戶選擇

。

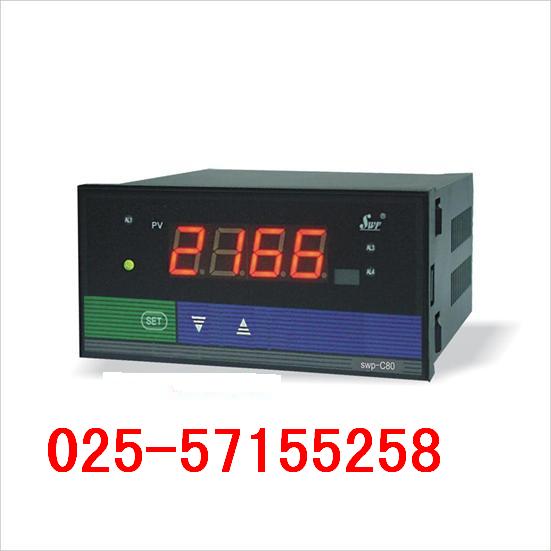

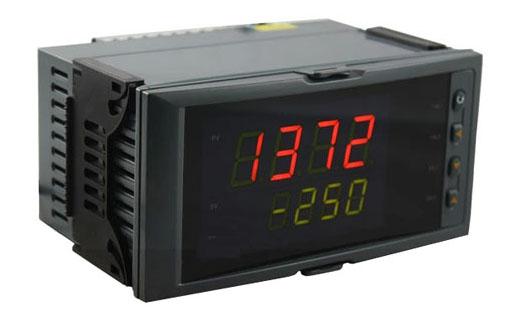

圖片為100%實物拍攝

儀表特點
1

、昌暉自動化儀表有限公司采用進口元器件、SMT貼裝工藝全自動貼片機生產

，雙回路顯示控制儀具有抗強干擾能力和高可靠性
2

、0.2%精度

，采樣周期最短0.25s，雙回路顯示控制儀的測量精度

、可靠性

、穩定性和使用壽命高于多數國內同行生產的數顯表
3、高可靠性

、極低溫度漂移

。雙回路顯示控制儀整機溫漂≤50PPM/℃，年返修率≤2‰

，質保期2年
4、雙回路顯示控制儀輸入

、輸出

、電源均加防護處理，區別于同行儀表

，達到進口儀表水平
5

、無跳線設計

，雙回路顯示控制儀36種輸入信號可切換

，6種(4-20mA、0-10mA、1-5V

、0-5V

、0-20mA和0-10V)變送輸出
6、雙回路顯示控制儀為面板輕觸式按鍵數字設定

；參數設定值密碼鎖定

；設定值斷電永久保存
7、儀表為亞克力面板

，硅膠輕觸按鍵；拔插結構

，儀表拔插儀表機芯時不用拆除儀表接線

，方便現場維護
8、雙回路顯示控制儀兩路信號之間可以進行數學運算(加

、減、乘

、除)，擴展了儀表應用領域
9

、雙回路顯示控制儀為雙屏LED數碼顯示(可設置窗口顯示內容)

；輸入斷線顯示可選：顯示0/量程上限/歷史峰值/保持?jǐn)嗑€前顯示值

10、恢復出廠設置功能
11

、雙回路顯示控制儀有160×80mm

、80×160mm

、96×96mm

、96×48mm

、48×96mm和72×72mm六種外形可供選擇
YR-GFD雙回路顯示控制儀

CHNJ-GFD系列雙回路顯示控制儀選型表

CHNJ-GF①②-③④⑤-⑥/⑦-⑧⑨/⑩?-?-?-?

①選型代碼   儀表外形尺寸/開孔尺寸
D4                96×48×110mm(寬×高×深)/開孔尺寸92×45mm(寬×高)
DS4              48×96×110mm(寬×高×深)mm/開孔尺寸45×92mm(寬×高)
D7                72×72×110mm(寬×高×深)mm/開孔尺寸68×68mm(寬×高)
D9                96×96×110mm(寬×高×深)mm/開孔尺寸92×92mm(寬×高)
D8                160×80×110mm(寬×高×深)mm/開孔尺寸152×76mm(寬×高)
DS8              80×160×110mm(寬×高×深)mm/開孔尺寸76×152mm(寬×高)
T8                光柱顯示/160×80×110mm(寬×高×深)mm/開孔尺寸152×76mm(寬×高)
TS8              光柱顯示/80×160×110mm(寬×高×深)mm/開孔尺寸76×152mm(寬×高)

②選型代碼    控制作用
21                 兩路顯示/無報警輸出
23                 兩路顯示＋每路輸入信號各帶兩路報警(報警可設置為上下限

、上上限和下下限)

③選型代碼    通信方式
0                   無通信
2                   RS232通信
3                   RS232C打印接口帶打印功能時的選項，內部參數增加時間設置
4                   RS422通信
8                   RS485通信

④選型代碼第一路輸入對應的輸出
0 無輸出

，單純顯示
1                   繼電器輸出                                                 控制作用代碼為“21”的儀表不能選擇此項
2                   4-20mA(RL≤600Ω)變送輸出
3                   0-10mA(RL≤1.2KΩ)變送輸出
4                   1-5V(RL≥250kΩ)變送輸出
5                   0-5V(RL≥250kΩ)變送輸出
6                   0-20mA(RL≤600Ω)變送輸出
7                   0-10V(RL≥4kΩ)變送輸出

⑤選型代碼    第二路輸入對應的輸出
0                   無輸出，單純顯示
1                   繼電器輸出(控制作用代碼為“21”的儀表不能選擇此項)
2                   4-20mA(RL≤600Ω)變送輸出
3                   0-10mA(RL≤1.2kΩ)變送輸出
4                   1-5V(RL≥250kΩ)變送輸出
5                   0-5V(RL≥250kΩ)變送輸出
6                   0-20mA(RL≤600Ω)變送輸出
7                   0-10V(RL≥4kΩ)變送輸出

⑥選型代碼儀表第一路輸入類型
** 若未指定輸入時出廠預設代碼為“23”(詳見儀表輸入類型表)

⑦選型代碼儀表第二路輸入類型
** 若未指定輸入時出廠預設代碼為“23”(詳見儀表輸入類型表)

⑧選型代碼    第一路輸入信號第一報警方式
N                  無報警(控制作用代碼為“21”的儀表選擇此項)
H                  上限報警
L                   下限報警

⑨選型代碼    第一路輸入第二報警方式
N                  無報警(控制作用代碼為“21”的儀表選擇此項)
H                  上限報警
L                   下限報警

⑩選型代碼    第二路輸入信號第一報警方式
N                  無報警(控制作用代碼為“21”的儀表選擇此項)
H                  上限報警
L                   下限報警

?選型代碼    第二路輸入第二報警方式               說明
N                  無報警(控制作用代碼為“21”的儀表選擇此項)
H                  上限報警
L                   下限報警

?選型代碼    饋電輸出選項說明
N                  無饋電輸出
P                  1路DC24V饋電輸出
2P                2路DC24V饋電輸出
2P(12/24)     第1路DC12V輸出/第二路DC24V輸出

?選型代碼    儀表供電方式
W                 DC24V供電
T                   交流/直流 100-240V供電(交流50Hz/60Hz)

?選型代碼    附加數學運算功能選項                說明
省略              通道之間不能進行數學運算
Q                  通道間帶加減乘除運算功能

備注：
1、全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型
2

、請根據接線圖來選擇功能

，由于尺寸小的儀表接線端子少帶不了全功能

，有的功能在同組端子上只能選擇其中一種功能。
3

、外形尺寸為72×72mm的儀表不帶RS232C打印接口
4

、外形尺寸為96×48mm和48×96mm的儀表，接線端子25-36間如有帶報警功能

，繼電器觸點容量為AC125V/0.5A

、DC24V/0.5A，其它外形尺寸的儀表繼電器觸點容量為AC220V/2A

、DC24V/2A

。
5、輸入信號類型0-75mV針對第二路輸入可選

，輸入信號類型0-600V針對第一路輸入可選
6

、選型時必須完整，沒有選到的功能項不能省略
