產品名稱：昌暉SWP－TLR、SWP-T20C系列桿式靜壓液位變送器
瀏覽：
添加時間：2015-05-27 09:19:38
推薦度：

產品介紹：

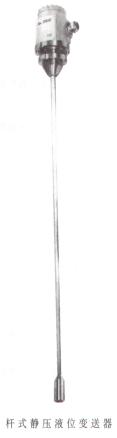

SWP－TLR系列桿式靜壓液位變送器

產品名稱：SWP－TLR系列桿式靜壓液位變送器
產品編號：Pro200921714310
產品型號：SWP－TLR
更新時間：2009.02.17
企業單位：昌暉

產品詳細介紹：

技術數據　　　　　工作電壓　　　　　12.5～30　VDC　　　輸出信號　　　　　4～20mA二線　　　　　　　　　　　　0～20mA三線　　　測量范圍　　　　　0～4m（最大）　　　精度　　　　　　　0.2

、0.5、1.0　　　穩定性　　　　　　優于0.1%/年　　　允許溫度　　　　　介質　　　　-20℃-70℃　　　　　　　　　　　　環境　　　　-20℃-70℃　　　　　　　　　　　　貯存　　　　-40℃-80℃　　　材料　　　　　傳感器外殼　　　不銹鋼1Gr18Ni9Ti　　　　　　　　　　　　　　　　　　不銹鋼噴涂聚四氟乙烯　　　　　　　　　　連接桿　　　　　不銹鋼1Gr18Ni9Ti　　　　　　　　　　　　　　　　　　不銹鋼噴涂聚四氟乙烯　　　　　　　　　　　膜片　　　　　96%氧化鋁　　　　　　　　　　　密封　　　　　氟橡膠　　　　　　　　　　　　　　　　　　聚四氟乙烯　　　　　　　　　　過程連接　　　　不銹鋼1Gr18Ni9Ti　過程連接方式　　　外螺紋G1　1/2　　　　　　　　　　　法蘭　　外形尺寸　　" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />　　安裝　　　　桿式靜壓液位變送器有G11/2螺紋及法蘭兩種標準的安裝方式螺紋安裝　對于直接使用G11/2螺紋安裝的變送器

，供貨時提供一個G1　1/2圓螺母

，一般安裝可有兩種方式。1

、安裝位置已有G11/2螺紋。直接把液位變送器旋入即可

，附帶的圓螺母可以不用

，也可以旋上用以防松

。2

、安裝位置無G11/2螺紋

?div id="4qifd00" class="flower right">

？衫矛F(xiàn)有的Φ50～Φ60的光孔

，或安裝帶有Φ50～Φ60孔的支架，裝上液位變送器

，并旋上圓螺母固定。法蘭安裝標準供貨時法蘭的安裝尺寸符合DN50　GB9119.6-88
如果安裝位置已有其它的法蘭安裝孔，訂貨時請注明法蘭尺寸或?qū)?yīng)的規格及標準號

，以便滿足安裝要求

。　　調試　　　　桿式靜壓液位變送器

，出廠時零點及滿量程都已標定。
需說明的是

，滿度的標定是按用戶提供的被側介質的比重，經計算進行的干標定

。由于條件與使用條件很難完全一致

，因此滿度指示可能會有不同程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正

。校正時使介質液位達最大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面達到最大值

，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正：

" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" />

其中：In　　液位在n點時變送器應當輸出的電流值（單位mA）
hn　　n點液位高度（單位m）
hmax　　被測介質最大液位高度（即滿量程

，單位m）為提高校正精度，校正時請參考變送器出廠時的標定記錄

，適當加以修正

。　　桿式靜壓液位變送器型號內容　　

型　　　　號	代　　　　　　　　碼									說　　　　　　　　　　明
SWP-TLR	□	□	□	□	□	□	□	□	□	桿式靜壓液位變送器
變送器類型	G									標準型
	D									隔爆型
	I									本安型
過程連接材料	3									不銹鋼1Gr18Ni9Ti
	5									不銹鋼316L
	9									特別約定
過程連接方式	T									外螺紋G11/2
	F									法蘭
	Y									特別約定
傳感器連接材料	3									不銹鋼1Gr18Ni9Ti
	7									不銹鋼噴涂聚四氟乙烯
	9									特別約定
傳感器密封件材料	1F									氟橡膠
	2F									丁腈橡膠
	3F									聚四氟乙烯
	9F									特別約定
信號輸出方式	2									4-20mA二線
	3									0-20mA三線
	9									特別約定
精度等級	2									0.2
	5									0.5
	6									1.0
	9									特殊要求
安裝尺寸										單位m
量程代號										見標準量程表
