產品名稱：SBWR/Z熱電偶（熱電阻）一體化溫度變送器
瀏覽：
添加時間：2015-05-28 11:05:49
推薦度：

產品介紹：

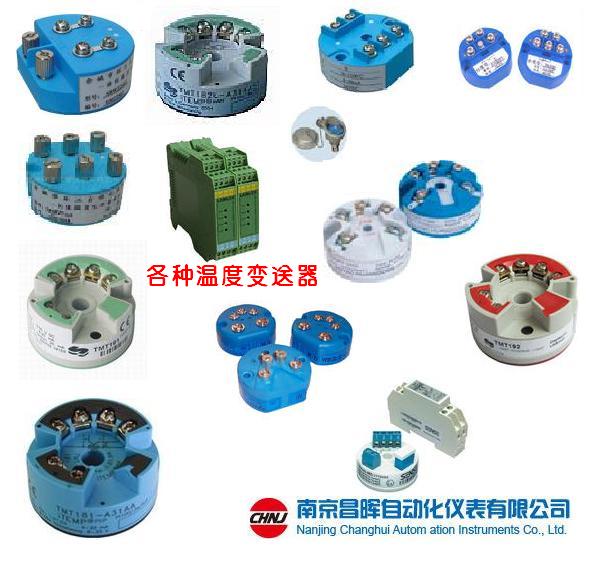

SBWR/Z熱電偶（熱電阻）一體化溫度變送器

產品名稱：SBWR/Z熱電偶（熱電阻）一體化溫度變送器
產品編號：Pro20099921443
產品型號：系列產品
更新時間：2009.09.09
企業單位：南京昌暉

產品詳細介紹：

、概述：

由南京昌暉自動化儀表有限公司生產的SBWR、SBWZ系列熱電偶

、熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元

，與工業熱電偶、熱電阻配套使用

，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶

、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA

、0-10mA的輸出信號.
該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構

。它作為新一代測溫儀表可廣泛應用與冶金

、石油、化工

、電力

、輕工、紡織

、食品

、國防以及科研等工業部門。

2、主要特點：

·采用硅橡膠或環氧樹脂密封結構

，因此耐震

、耐濕、適合在惡劣的現場環境安裝使用

。

·現場安裝在熱電偶

、熱電阻的接線盒內使用，直接輸出4-20mA

、0-10mA的輸出信號

。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力

；

·熱電偶變送器具有冷端溫度自動補償功能

；

·精度高、功耗低

，使用環境溫度范圍寬

，工作穩定可靠；

·適用范圍廣

、既可以與熱電偶

、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用

；

·智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號

、分度號、量程進行遠程信息管理

、組態

、變量監測、校準和維護功能

；

·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向

，并顯示變送器所測的介質溫度、傳感器值的變化

、輸出電流和百分比例

；

3、工作原理：　

熱電偶或熱電阻傳感器將被測溫度轉換成電信號

，再將該信號送入變送器的輸入網絡

，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大

，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出

；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種

，均采用反饋方式

。對熱電阻傳感器

，用正反饋方式校正，對熱電偶傳感器

，用多段折線逼近法進行校正

。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出

，LED顯示的溫度變送器三線制方式輸出

。

4、技術參數　

、輸入信號：熱電偶：K

、E、J

、B

、S、T

、N

。熱電阻：Pt100、Cu50

、Cu100（三線制

、四線制）。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置

；

、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性

。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信

；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V

，增加了抗共模干擾能力

，更適合與計算機連網使用；

、基本誤差：0.5%FS

、0.2%FS、智能型0.2%FS

；

、接線方式：二線制

、三線制

、四線制；

、顯示方式：四位LCD顯示現場溫度

，智能型四位LCD可通過PC機或手持

器設定使之顯示現場溫度

、傳感器值、輸出電流和百分比例中的任一種參數

；

、工作電壓：普通型號12V-35V，智能型12V-45V

，額定工作電壓為24V

、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50（Vmin-12）,例如在額定工作電壓24V時

，負載電阻可在0-600Ω范圍內選擇使用

。

8、工作環境：a:環境溫度-25-+80℃（常規型）

-25-+70℃（數顯型）

-25-+75℃（智能型）

b:相對濕度：5%-95%

　 c:機械振動f≤50Hz, 振幅≤0.15mm

d:無腐蝕氣體或類似的環境

；

、環境影響系數：δ≤0.05%/℃。

、測溫范圍

類別	材質	分度號	測量范圍
熱電偶	鎳鉻-康銅	E	0-1000℃范圍內任選
	鎳鉻-鎳硅	K	0-1300℃范圍內任選
	鉑銠10-鉑	S	0-1600℃范圍內任選
	鉑銠30-鉑銠6	B	0-1800℃范圍內任選
	銅-康銅	T	0-400℃范圍內任選
	鐵-康銅	J	0-1200℃范圍內任選
熱電阻	銅熱電阻	Cu50	-50-+150℃范圍內任選
	銅熱電阻	Cu100	-50-+15℃范圍內任選
	鉑熱電阻	Pt100	-200-+600℃范圍內任選

、型號代碼及說明：

型號說明
SBW	溫度變送器
類別	R	熱電偶
	Z	熱電阻
傳感器		1	適配K型熱電偶/熱電阻適配Pt100
		2	適配E型熱電偶/熱電阻適配Cu100
		3	適配J型熱電偶/熱電阻適配Cu50
		4	適配B型熱電偶
		5	適配S型熱電偶
		6	適配T型熱電偶
		7	適配N型熱電偶
		8	用戶自定
電路類別			0	隔離型
			1	非隔離型
安裝方式				0	常規型
				1	專用型
				2	掛壁型
				3	導軌型
溫度變送器					0	常規型
					1	智能型
					2	數顯型
					3	指針型
					4	智能數顯型
					5	智能指針型
					6	帶HART協議型
